ZMIN X系列条码打印机安装碳带演示

注意：

1、只有热转印模式下才需要安装碳带，打印热敏纸标签不需要碳带的；

2、您使用的碳带须为外碳（Ink side：Out）；

3、当碳带宽度小于110mm时，请按碳带轴套上的刻度尺将碳带放置在碳带轴套的居中位置。

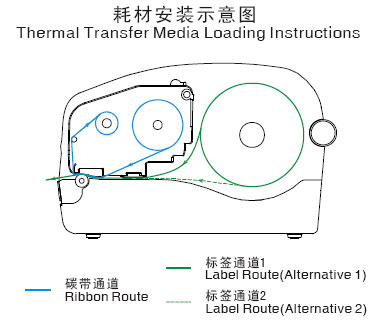

安装步骤：

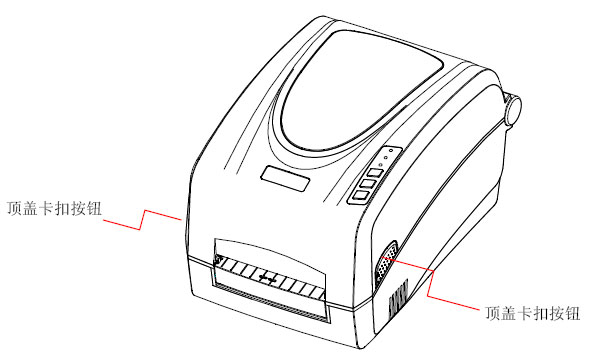

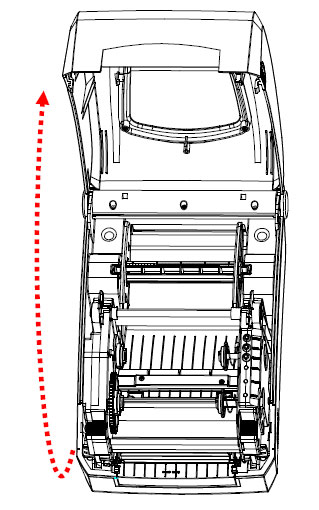

1．按住两侧的顶盖卡扣按钮，掀开打印机顶盖；

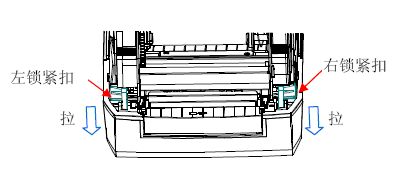

2．同时拉动两侧的锁紧扣，松开打印头模组；

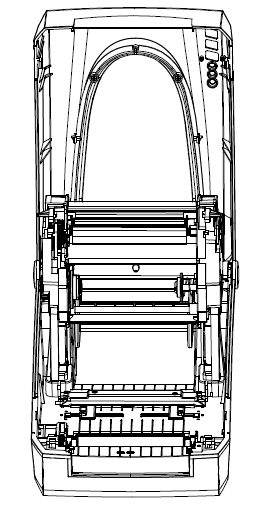

3．抬起打印头模组，露出碳带供应仓；

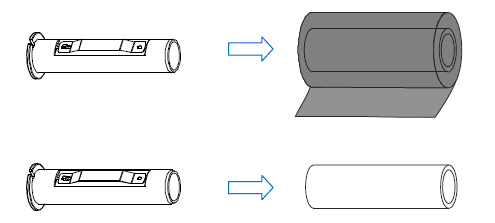

4．拆开碳带卷和空卷芯，将一个碳带轴套如图示方向插入碳带的纸芯内；

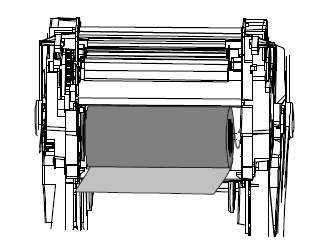

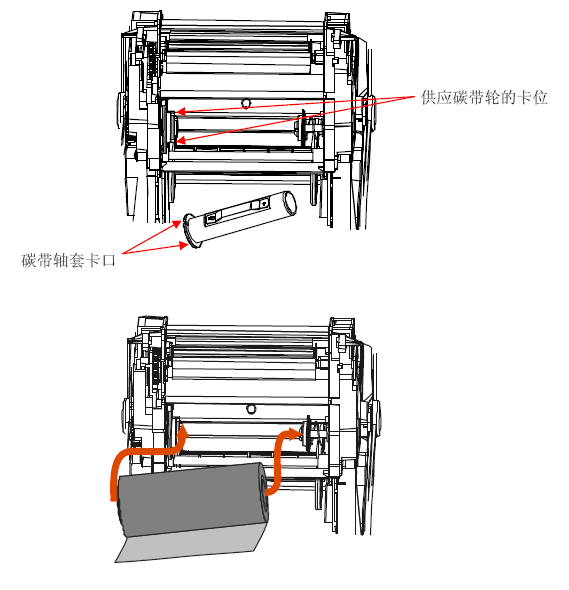

5．将碳带卷卡入碳带供应仓，碳带轴套的左侧两个卡口应卡入供应碳带轮的卡位；

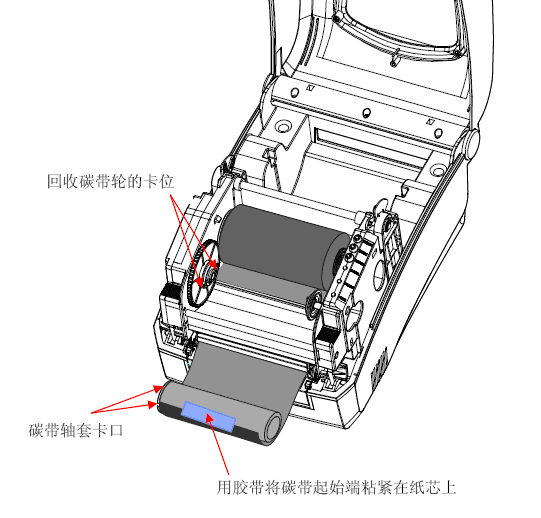

6．放下打印头模组，然后将前端的碳带卷到空卷芯上，将另一个碳带轴套插入空纸芯内，将空卷芯卡入碳带回收仓，碳带轴套的左侧两个卡口应卡入回收碳带轮的卡位；

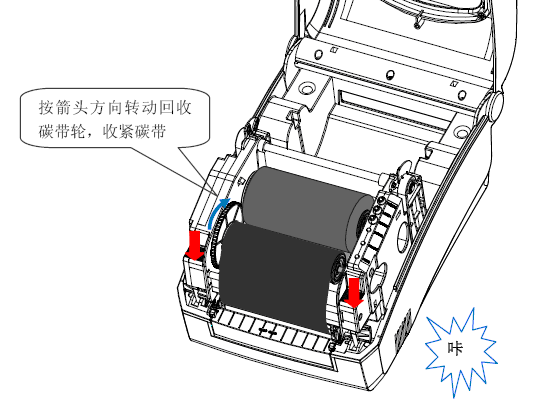

7．转动回收碳带轮让碳带绷紧，同时按下打印头模组的两侧，直到锁紧扣锁住，此时可以听到“咔”的响声。

实拍图：
